DUDA: Manguitos

[otroedu]

A ver quién me puede ayudar, otra vez...
Tras solucionar el problema con la perdida de gasolina, tengo esta otra encrucijada.

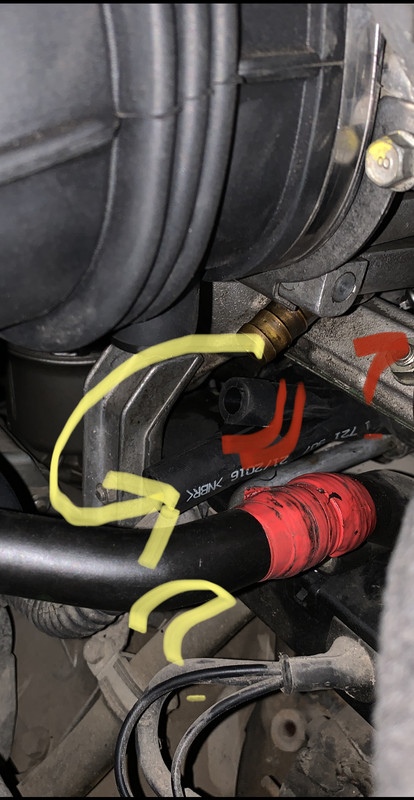

Desde aquí, adjunto foto porque no sé cómo llamarlo, sale un pitorro color cobre, que no sé dónde va conectado, lo pinto en amarillo pero no se si es correcto. Además, marco en rojo otro agujero que no sé dónde va conectado...




Luego, del otro lado de esa misma pieza, tampoco tengo nada dónde conectarlo.

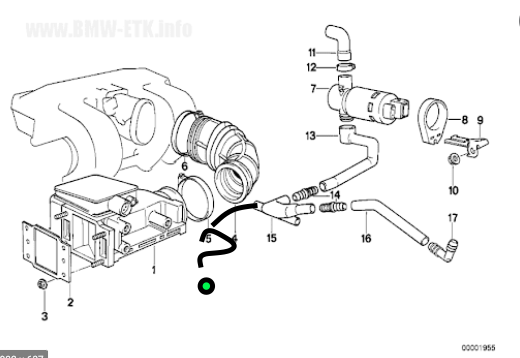

Mirando en ETK, me lío más aún...

Gracias!!!

[Beagle46]

A ver si entra algún compañero y te saca de dudas. Porque la última vez que metí la mano por ahí…..tuve que cambiar inyectores
Mientras tanto…… el motor que estamos mirando es un m42?

Un saludo

[TENTE90]

Creo que podría explicártelo, pero mejor bajo al coche, hago un par de fotos y lo ves mejor.

Ahora en un poco pongo fotos

[TENTE90]

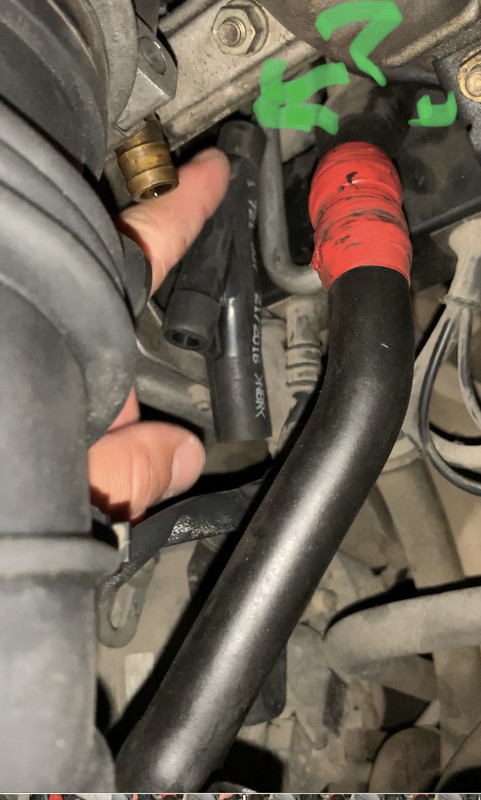

Aquí la foto, el tubo quitado es para que veas mejor mejor resto.




El "pitorro cobre" va conectado a una de las 2 salidas que tiene el manguito que se divide en 2, y la otra salida, la más pequeña, mediante un tubito metálico va por la salida de abajo del tubo que tienes con cinta roja.

En resumen, el agujero que no sabes donde va (pequeño), va junto al tubo metálico que se ve en tu foto, metiendo el tubo metálico por dentro dentro manguito, y la otra salida, mediante un pequeño codo va al "pitorro cobre".

Espero haberme explicado.

Cualquier cosa vuelve a preguntar.

Saludos

[otroedu]

A ver si entra algún compañero y te saca de dudas. Porque la última vez que metí la mano por ahí…..tuve que cambiar inyectores
Mientras tanto…… el motor que estamos mirando es un m42?

Un saludo

Se me escapó ese detalle! jjajaja, sí, es un M42

[otroedu]

Creo que podría explicártelo, pero mejor bajo al coche, hago un par de fotos y lo ves mejor.

Ahora en un poco pongo fotos

Eres un crack!, voy a bajar al garaje a ver si tengo ese tubito por ahí cerca para conectarlo todo, pero, sigo con la última duda, y por detrás de eso, dónde se conecta?, voy a bajar ya a mirar...

[TENTE90]

Creo que podría explicártelo, pero mejor bajo al coche, hago un par de fotos y lo ves mejor.

Ahora en un poco pongo fotos

Eres un crack!, voy a bajar al garaje a ver si tengo ese tubito por ahí cerca para conectarlo todo, pero, sigo con la última duda, y por detrás de eso, dónde se conecta?, voy a bajar ya a mirar...

Por detrás de eso.... de que??? Perdona

Explicame mejor que es lo que quieres saber y miraré... ya que más que lo de las fotos nunca he desmontado.

Ya me dices algo.

Saludos

[otroedu]

Creo que podría explicártelo, pero mejor bajo al coche, hago un par de fotos y lo ves mejor.

Ahora en un poco pongo fotos

Eres un crack!, voy a bajar al garaje a ver si tengo ese tubito por ahí cerca para conectarlo todo, pero, sigo con la última duda, y por detrás de eso, dónde se conecta?, voy a bajar ya a mirar...

Por detrás de eso.... de que??? Perdona

Explicame mejor que es lo que quieres saber y miraré... ya que más que lo de las fotos nunca he desmontado.

Ya me dices algo.

Saludos

Solucionado!, por fin, ahora ronronea como debía de ser.... voy a hacer la cena y en un rato pongo la foto...

[TENTE90]

Estupendo entonces!

Que aproveche!
